Der Bau meines ersten (von 3)
"Hydraulik-Kettenbaggers Liebherr 954"
Die Bilder werden teilweise ohne Kommentar gezeigt.
![](mediapool/51/512108/resources/55587729.jpg)

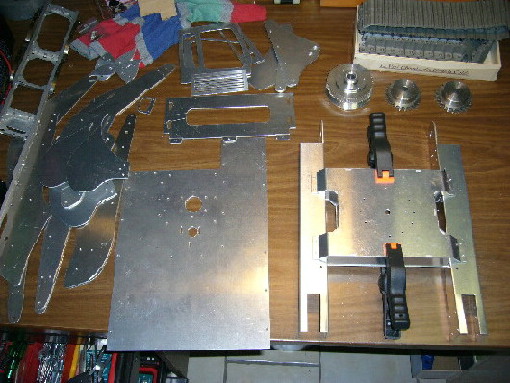

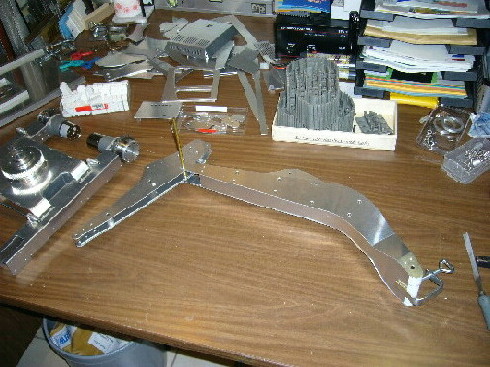

Es beginnt mit dem Zusammenfügen (schrauben/kleben) der Bleche
![](mediapool/51/512108/resources/55587734.JPG)
Der Ausleger...
![](mediapool/51/512108/resources/55587739.JPG)

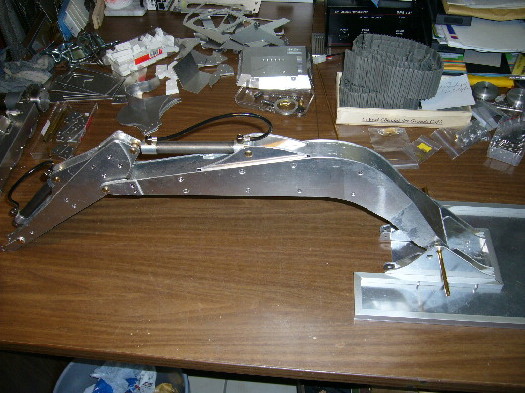

...mit den Zylindern
![](mediapool/51/512108/resources/55587744.JPG)

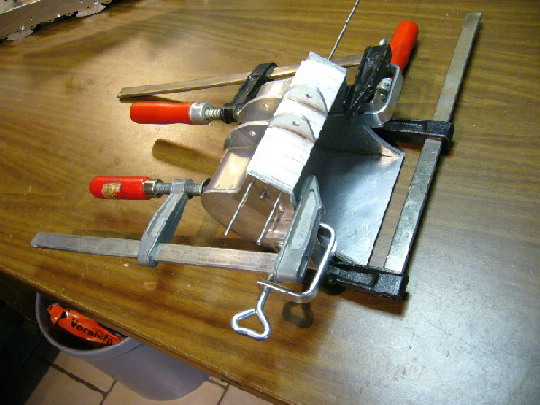

Die Schaufel, mit dem 2-Komponentenkleber versehen, fixiert,
kommt bei 80° in den Backofen
![](mediapool/51/512108/resources/55587749.JPG)
![](mediapool/51/512108/resources/55587754.JPG)

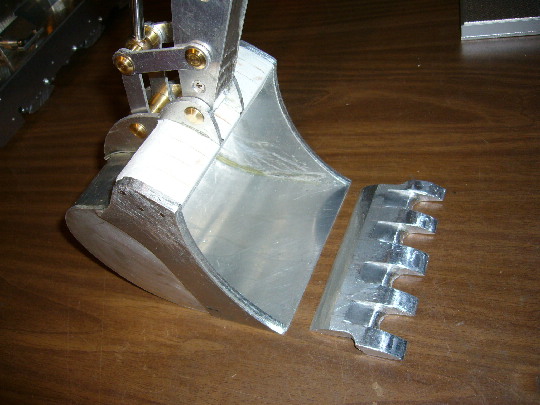

Der Zahnarzt hat das Gebiss geliefert
(hab´ ich mit der Fräse hergestellt)...
![](mediapool/51/512108/resources/55587759.JPG)

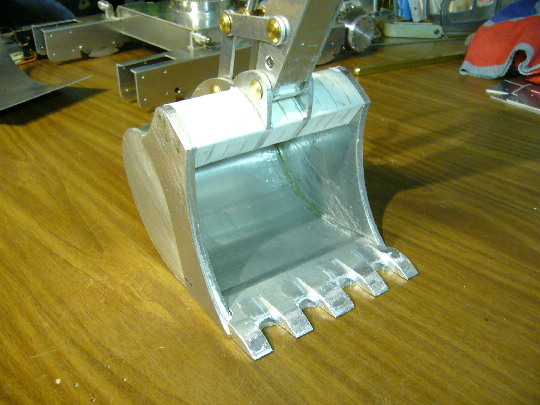

und verklebt.
![](mediapool/51/512108/resources/55587764.JPG)

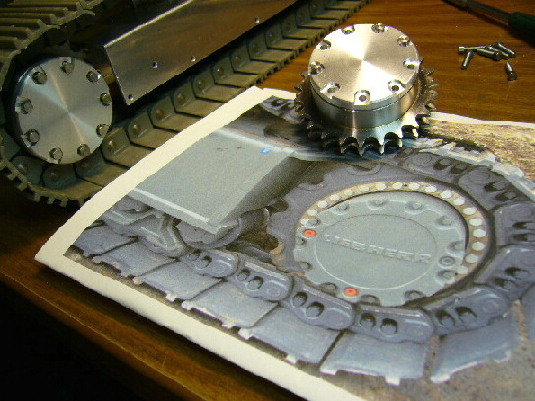

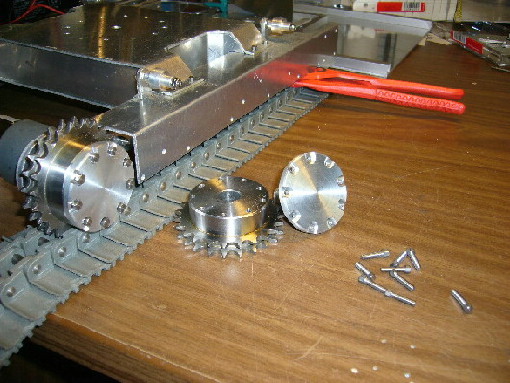

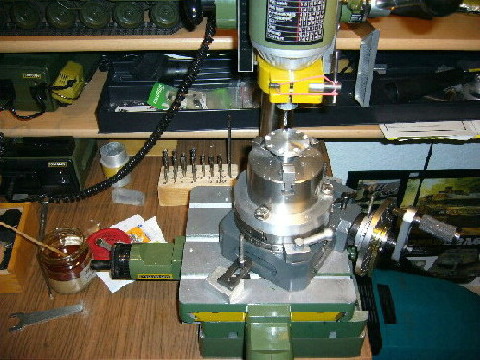

Arbeiten an der "kleinen Fräse"
![](mediapool/51/512108/resources/55587769.JPG)
![](mediapool/51/512108/resources/55587774.JPG)
![](mediapool/51/512108/resources/55587999.JPG)
![](mediapool/51/512108/resources/55588009.JPG)

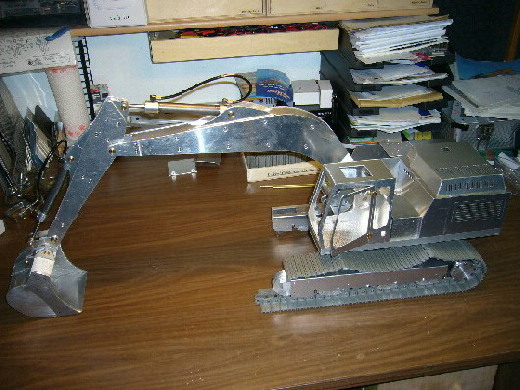

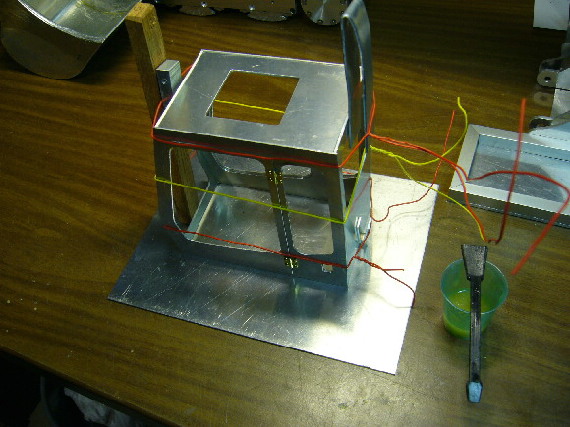

Auch die Fahrerkabine wird verklebt
![](mediapool/51/512108/resources/55588014.JPG)
![](mediapool/51/512108/resources/55588019.JPG)

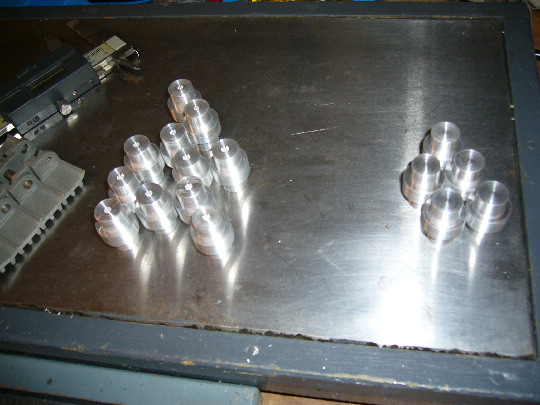

Die Laufrollen hab´ ich mit der "Drehe" hergestellt...
![](mediapool/51/512108/resources/55588024.JPG)
...eingebaut
![](mediapool/51/512108/resources/55588029.JPG)

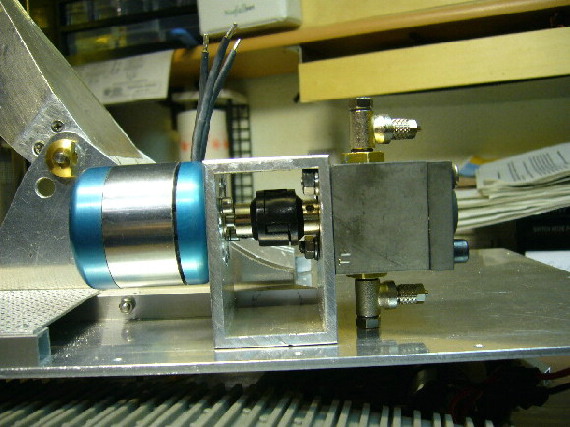

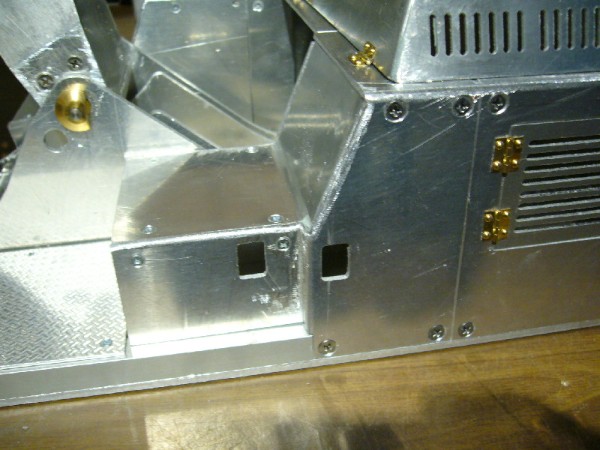

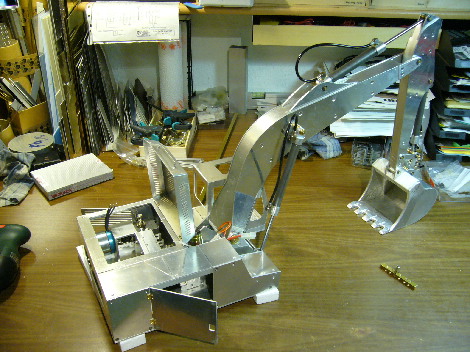

Motor, Kupplung und Hydraulikpumpe
![](mediapool/51/512108/resources/55588034.JPG)
![](mediapool/51/512108/resources/55588044.JPG)
![](mediapool/51/512108/resources/55588054.JPG)

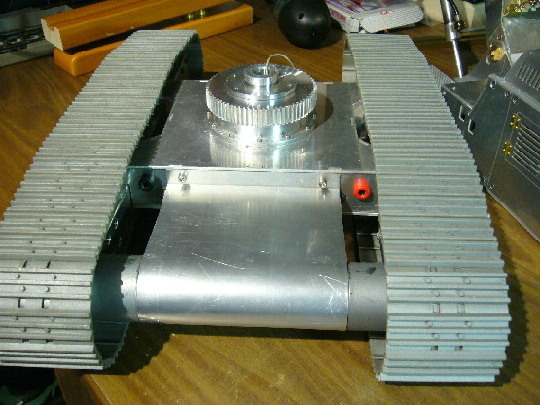

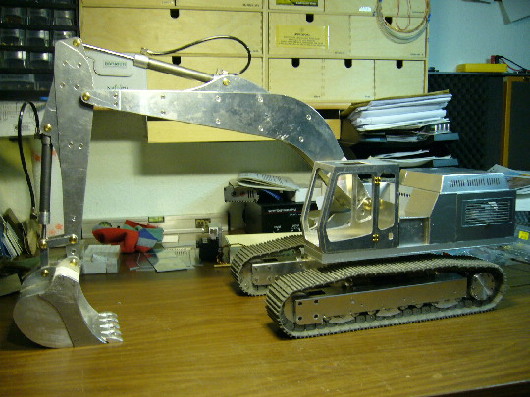

Das Laufwerk ist komplett
![](mediapool/51/512108/resources/55588059.JPG)

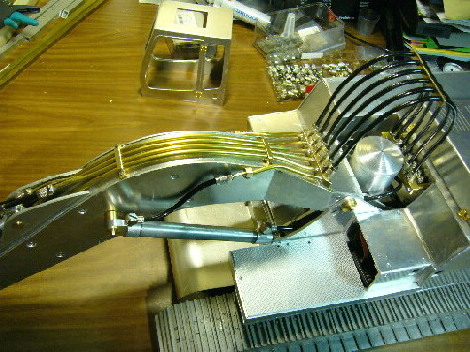

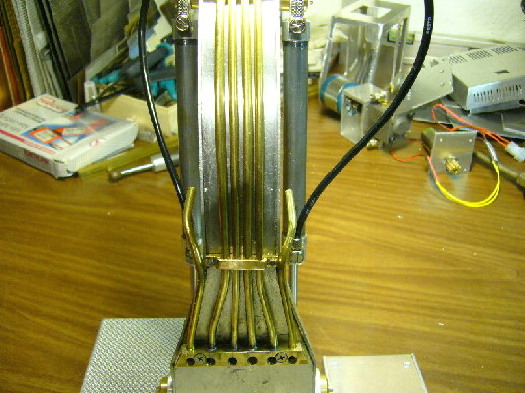

Rohre sind gebogen und verbaut
![](mediapool/51/512108/resources/55588064.JPG)

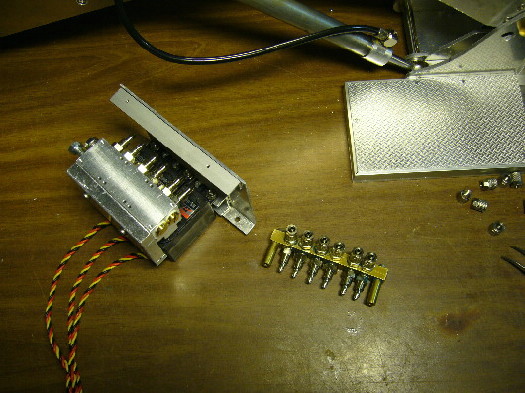

Ventilblock und Anschlußwinkel sind fertig...
![](mediapool/51/512108/resources/55588069.JPG)
...und verbaut
![](mediapool/51/512108/resources/55588074.JPG)
Vorher wurden die Schlauchverbindungen hergestellt
![](mediapool/51/512108/resources/55588079.JPG)

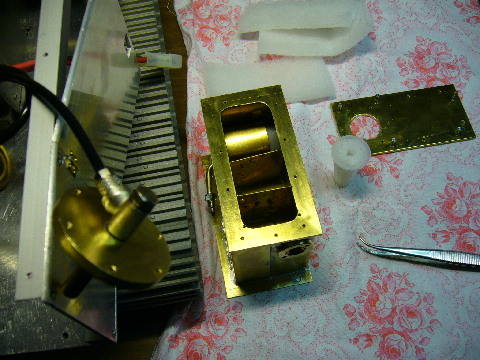

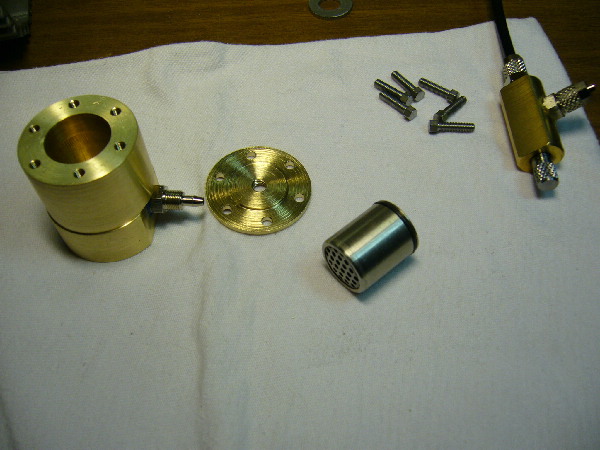

Der Tank, aus Messing, ist auch fertig
![](mediapool/51/512108/resources/55588084.JPG)
Auch der Behälter für den Microfilter ist fertig
![](mediapool/51/512108/resources/55588089.JPG)

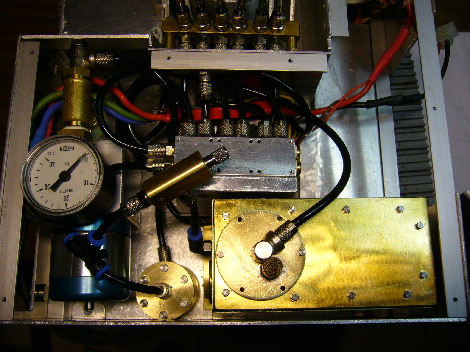

So sieht es aus, wenn alles verbaut ist
![](mediapool/51/512108/resources/55588094.JPG)

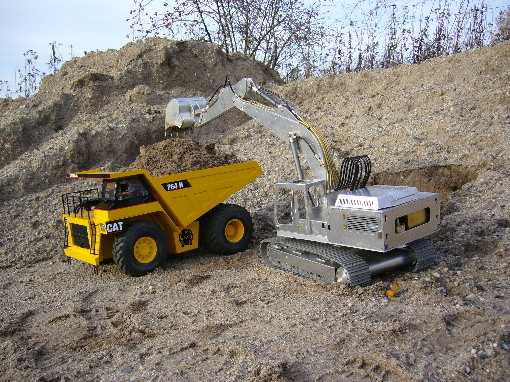

Der fertige Bagger, beim ersten Test
Es fehlt noch das Heckgewicht und die Lackierung
